JH5(TZ1)系列组合型接线端子 组合接线端子
关注次数:

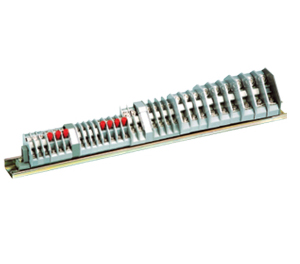

JH5(TZ1)系列组合型接线端子

概述
    是TZ1端子的更新产品,绝缘材料采用阻燃聚碳酸酯、梯度三角外形,金属件采用导电片组合螺钉压接技术,上下结构,额定工作电压660V,适用于 0.75~25mm2 的压接端头导线,特别适用于安装在电器控制柜下部,便于接线和连接维护。
结构特征尺寸




型号规格 外形尺寸mm 连接导线范围mm2 额定电流A 配用端头
B H 外形图
JH5-1.5 39 52 8 1 0.5-1.0-1.5 17.5 TU1-1/3 TO1-1/3
TU1-1.5/3TO1-1.5/3
JH5-1.5L 47 8 2
JH5-1.5T 52 10 3
JH5-1.5TL 52 10 4
JH5-1.5S 52 8 3
JH5-1.5B 39 52 10 5
JH5-1.5G 1.5 6
JH5-2.5 44 58 10 1 1.0-1.5-2.5 24.0 TU1-1/4 TO1-1/4
TU1-1.5/4 TO1-1.5/4
TU1-2.5/4 TO1-2.5/4
JH5-2.5L 51.5 2
JH5-2.5B 44 58 10 5
JH5-2.5G 1.5 6
JH5-10 63 73 15 1 2.5-4.0-6.0 41.0 TU1(TO1)-2.5/6
4/6 6/6
JH5-6G 10G 18 4.0-6.0-10.0 57.0 TU1(TO1)-4/6
6/6 10/6
JH5-25 63 73 2 6
JH5-25G 70 78 24 1 10-16-25 101.0 TO1-10/8 16/8 25/8
JH5-6 2.5 6
